Cottbus, EVC - 20kV Schalt- und Schutzstation Parzellenstraße
Kompetenzen
Energieverteilung, Kommunikationstechnik
Bearbeitungszeitraum
Januar 2024 bis Dezember 2026
Auftraggeber
EVC Elektroenergieversorgung Cottbus GmbH
Projektdetails
Planung und Bauüberwachung der technischen Ausrüstung einer Schutz- und Schaltstation
(20kV) mit Doppelsammelschiene als neuer Knotenpunkt im Versorgungsnetz der EVC.
Untersuchungen bzgl. Neubau und Teilnutzung bestehender Grundstücksflächen und
Integration bestehender Anlagen im MS, NS- und Fernmeldenetz der EVC.
Übertragung der Schaltzustände und Anlagenparameter in die Leitwarte sowie Aufbau der LWL-Infrastruktur als zukunftsfähigen Knotenpunkt.
Koordinierung der Gewerke Hochbau und technische Ausrüstung.
Auftragsvolumen:
ca. 4.300.000 € (technische Ausrüstung)
ca. 1.100.000 € (Hochbau)
Leistungsumfang
Planung und Bauüberwachung (Lph 3 – 8):
- Variantenbetrachtung und Standortuntersuchungen unter Betrachtung des Bestandes
- Planung einer Baufeldfreimachung im laufenden Betrieb
- 23-feldrige Mittelspannungsschaltanlage mit Doppelsammelschiene
- Zwei Trafo und zwei NSHV zur Versorgung des NS-Netzes im umliegenden Netzbetriebes
- Leit- und Fernwirktechnik, Kommunikationstechnik, Videoüberwachung
- Integration in 20 kV Mittelspannungs-, Niederspannungs-, Kommunikationsnetz (LWL/Steuerkabel)
- Anbindung der Leit- und Fernwirktechnik
- Übertragung der Schaltzustände und Anlagenparameter in die Leitwarte sowie Aufbau der LWL-Infrastruktur als zukunftsfähigen Knotenpunkt
- Schutzrohre und Kabelschächte für Anbindung an bestehenden Kollektor
- Tiefbauplanung und Leitungskoordinierung
- Erdungs- und Blitzschutzanlage

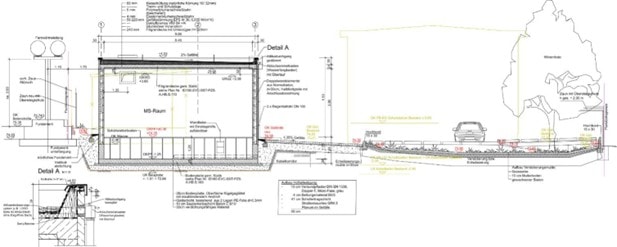

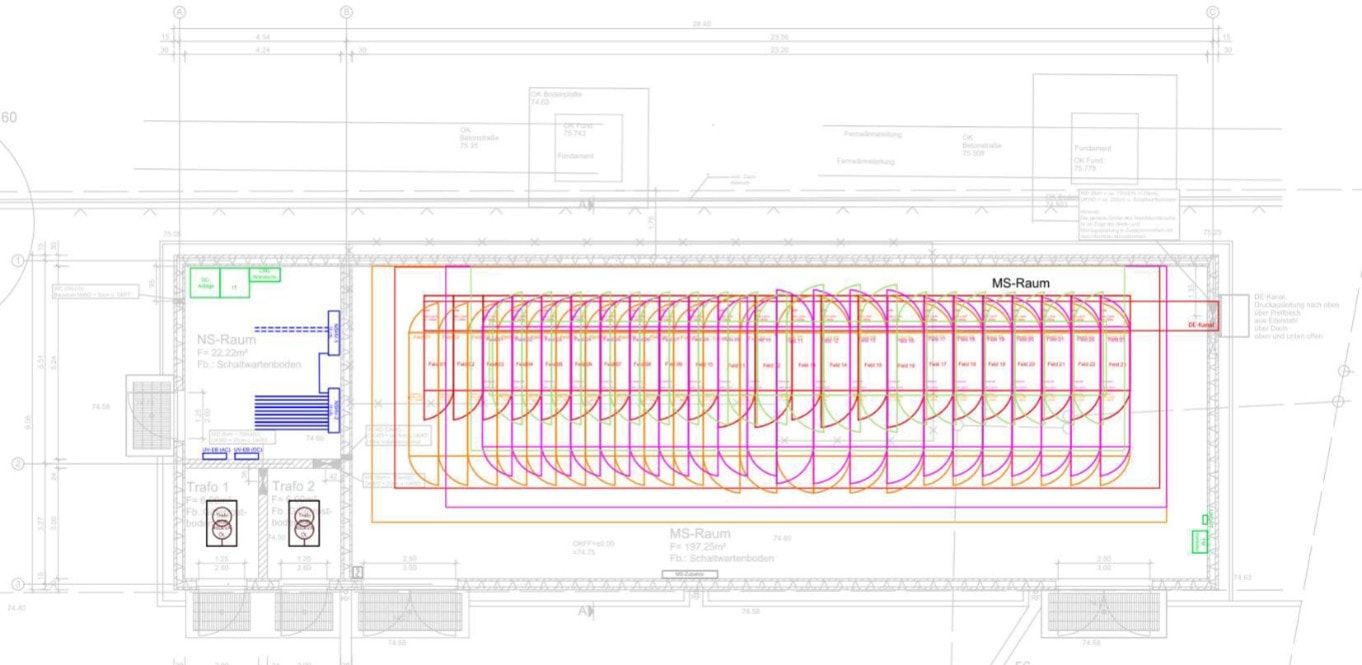

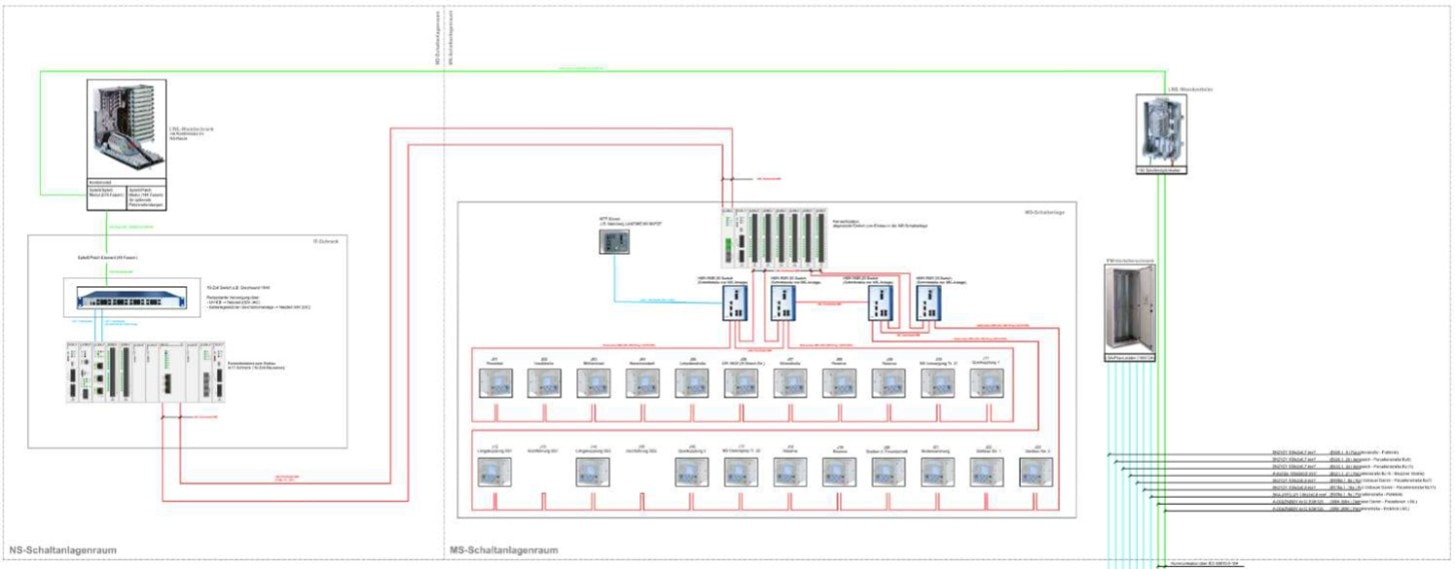

Technische Skizzen
