Zwickau, SVZ - Planung von sechs Gleichrichterunterwerken und Außenanlagen
Kompetenzen
Bahnstromanlagen, Infrastruktur & Tiefbau
Bearbeitungszeitraum
2020 - 2023
Auftraggeber
Städtische Verkehrsbetriebe Zwickau GmbH
Projektdetails
Planung der elektrotechnischen Ausrüstung von sechs Gleichrichterunterwerken inkl. der notwendigen Außenanlagen und Kabeltiefbau für die Bahnstromversorgung, sowie den Anpassungen der Fahrleitungsanlage.
Leistungsumfang
Planung von sechs Gleichrichterunterwerken in Kompaktbauform / Planung der technischen Ausrüstung der Gleichrichterunterwerke (Lph 1 - 7):
- Mittelspannungsanlage 10 kV
- Transformator 10 kV/0,525 kV
- Gleichstromanlage
- Eigenbedarfsanlage
- Kabelanlagen
- Brandmeldeanlage
- Fernwirktechnik
- Anschluss an Kabelbestandsanlagen
- Glasfasertechnik
- Netzwerktechnik
- Verbindung der GS-Anlagenteile über isolierte Stromschienen
- Schaltwartenboden
- Anbindung an Bestandskabelanlagen
Planung der Außenanlagen:
- Anpassung der Fahrleitungsanlage (Streckentrenner Schalterfernantriebe, neue Fahrleitungsmaste)
- Speise- und Rückleiterkabel
- Kabelverteiler
- Baufeldfreimachung
- Demontage von Bestandsanlagen

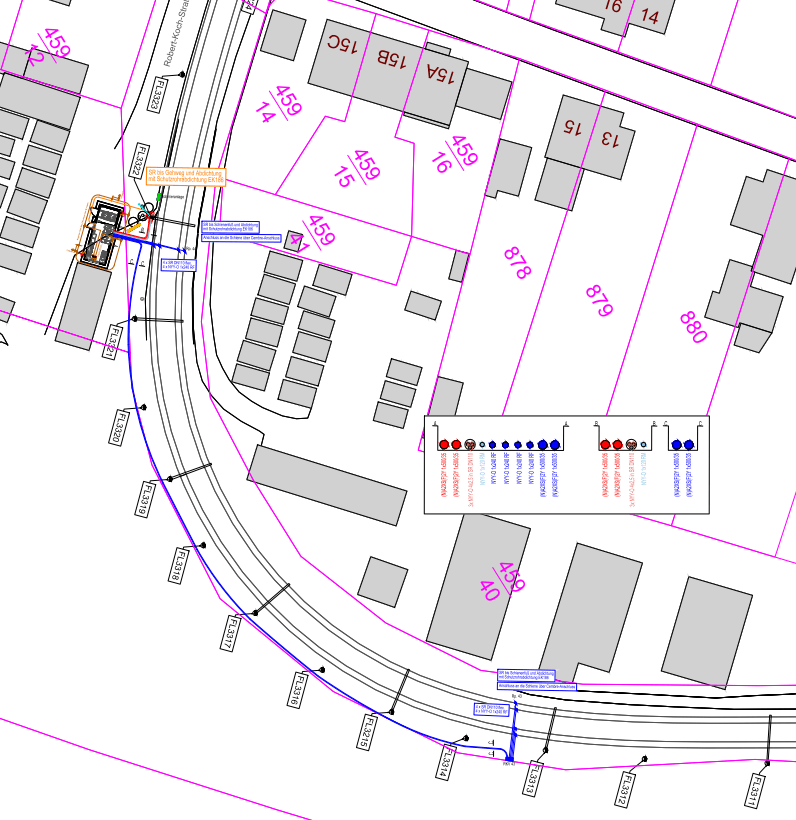

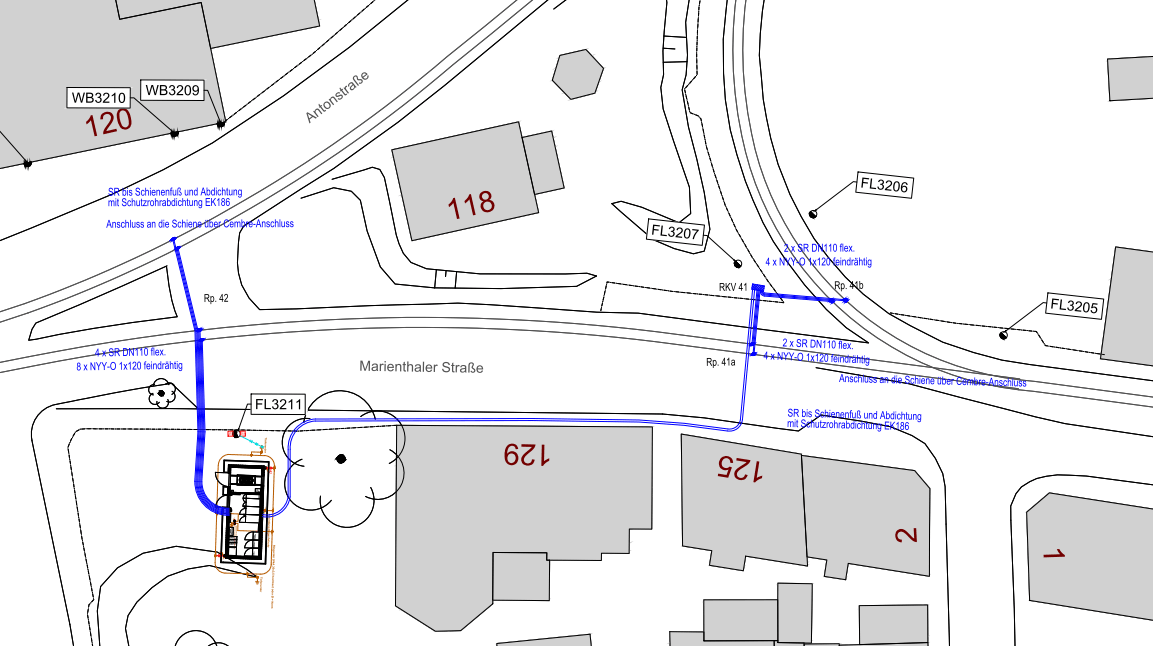

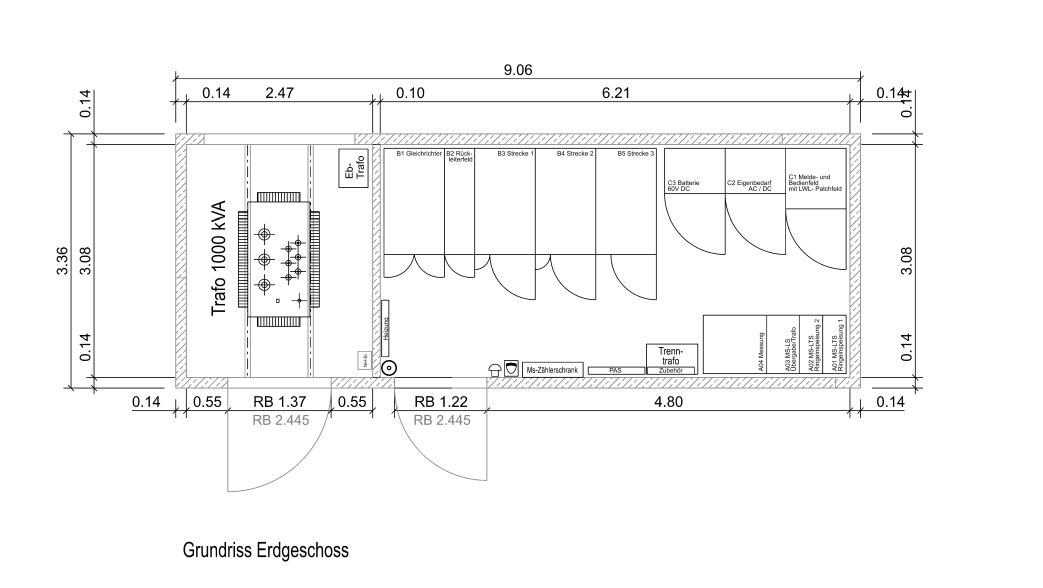

Technische Skizzen
